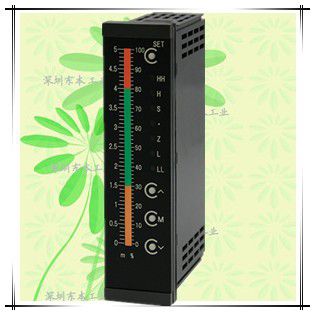

RV2/CV2
顏色條圖表豎形彩條系列
變成紅、橙、綠三種顏色，非常直觀的表示
101點分割安裝的高精度
因?yàn)椴皇菙?shù)字表示，所以對眼睛很好
適用于各種信號輸入，適用于廣泛的用途
小型、低成本、高亮度、非常好看的設計
CE標準對應（可選）
| 入力信號 | 1～5V, 4～20mA(4線式、2線式), 0～5V, 0～10V中指定。 |
|---|---|
| センサ仕様 | 請從壓力變送器規格一覽表中的模擬輸出類型或上述輸出設備中選擇。 |
| 用途 | 溫度計、圧力計、荷重計、電壓計、流量計、轉速計等等 |
詳細信息
仕様
| 形狀 | 縦型 |
|---|---|
| 表示 | 計測用2色LED:101ドット ゼロ用2色LED:1ドット 設定値判定用LED:赤色、2色 |
| 入力インピーダンス | 4～20mA: 10Ω 0～5V/1～5V/0～10V: 1MΩ以上 |
| サンプリング速度 | 約100回/秒 |
| 応答時間 | 0.5秒以下 |
| 機能 | 輝度調整 ゼロ?スパン調整 |
| 確度 | ±1%±1digit |
| 使用溫度範囲 | -5～55℃ |
| 使用濕度範囲 | 30～90%RH （結露不可） |
| 配線接続部 | 端子臺 (M3ネジ) |
| 外形寸法 | 36(W)×144(H)×103(D) |
| 質量 | 約470g（仕様により異なります） |
| 付屬品 | 取扱説明書1部 |

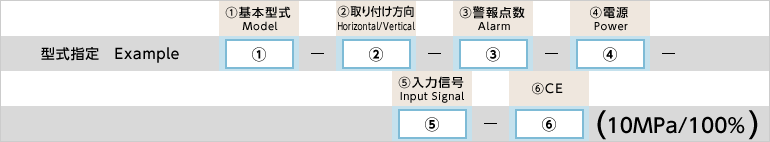

型式の選択
| 型式選択 | チェック | 型式 | 仕様 |
|---|---|---|---|
| 1.基本型式 | RV2 | 領域変色 配色固定：橙→緑→赤 | |
| CV2 | 全面変色 配色固定：橙→緑→赤 | ||
| 2.取り付け方向 | V | 縦取付 | |
| H | 橫取付 | ||
| 3.警報點數 | 2S | 2點警報 定格負荷 AC250V 1A/DC30V 5A | |
| 4S | 4點警報 定格負荷 AC250V 1A/DC30V 5A | ||
| 4.電源 | 4 | DC24V（±15％） max.3.5W | |
| 7 | AC100?240V（85?264V） max.8VA | ||
| 5.入力信號 | A2 | 1～5V (入力抵抗1MΩ以上) | |
| A3 | 4～20mA (入力抵抗10Ω) | ||
| A4 | 0～5V (入力抵抗1MΩ以上) | ||
| A5 | 0～10V (入力抵抗1MΩ以上) | ||
| A6 | 4～20mA (2線式) (入力抵抗250Ω、センサ供給電源付) | ||
| 6.CE | 無記入 | CE適合無し | |
| CE | CE適合品 | ||
| 表示レンジ | 左側/右側 メーター左右の目盛を指定 (指定レンジが1種類の場合はメーター左側に目盛が入ります) |
外形寸法（単位：mm）

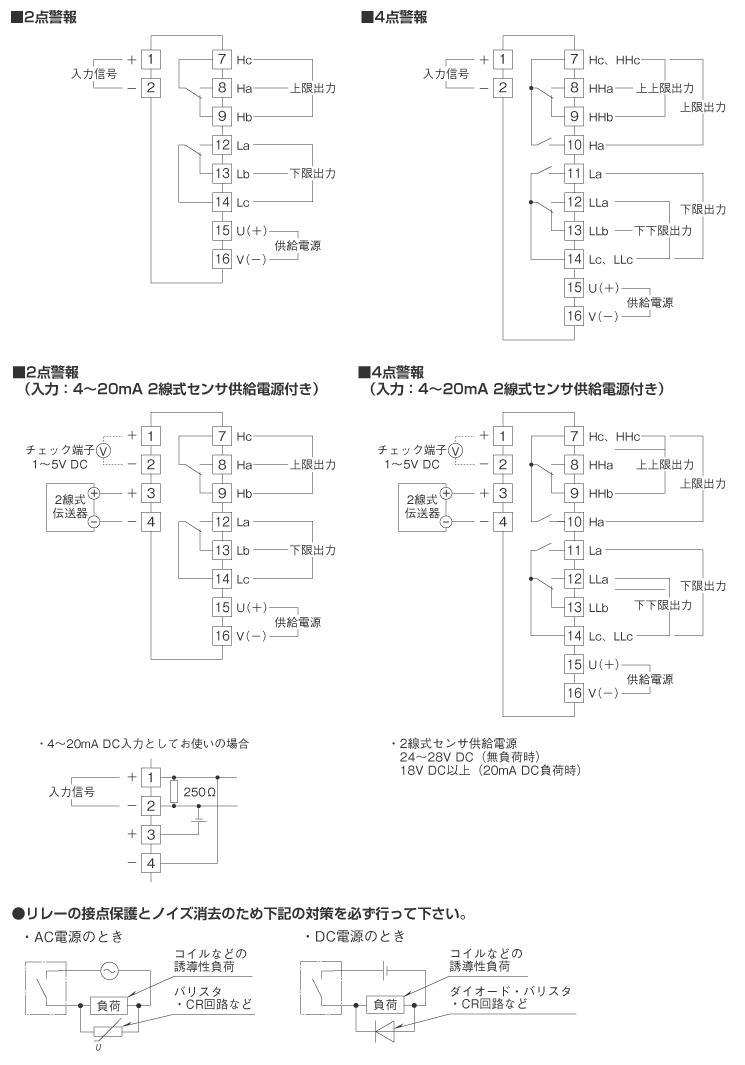

端子接続図
